罐笼的型号分类以及使用规范,中翰为您介绍一下!

发布日期:2020/9/15 20:16:04  信息来源:本站原创

矿井里的升降机,用于运送人员,矿石,材料等。一般可以载重几吨,用途与电梯类似。

用途

罐笼一般用于矿井的副井提升,作提升人员、矿石、设备、材料等。对于中、小型矿井,罐笼也可以作为主井提升,作为提升煤炭使用,罐笼是矿井提升中的重要设备之一。

组成部分

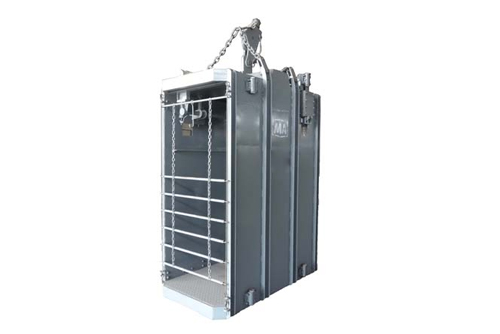

1.主体

罐笼主体为空间混合结构,它由两面侧盘体和数根横梁组成。罐笼四角为切角型,便于制作和在井筒中的布置。罐顶设有半圆弧形防淋雨棚,并有可以打开的罐盖,以便运送长材料。罐笼两端设有帘式罐门。罐笼通过顶部主拉杆和双面夹紧楔形绳环与提升钢丝绳相连。罐底设有轨道便于矿车进出罐笼,并设有阻车器及自动开闭装置,用以防止运行时矿车在罐笼内移动。为使罐笼在井筒中运行平稳,井筒中设有罐道导向,罐笼沿罐道运行。在罐笼顶部装有防坠器,防止发生断绳事故时罐笼坠落井底。

2.悬挂装置

悬挂装置包括主提升架、承接板、主拉杆、缓冲弹簧及保险链等。主拉杆的钢材必须选用优质碳素钢制作,并在使用中定期作探伤检查。乘人罐笼在缓冲弹簧的外面必须罩以弹簧筒,以防罐笼在落座时,由于主拉杆的沉落而碰伤人。

3.连接装置

连接装置用以连接罐笼和提升钢丝绳。主要包括主拉杆、夹板、楔形环等。连接装置每隔5年要更换一次,如探伤检验合格,仍可继续使用。连接装置必须有足够的强度,其安全系数不小于13。

4.防坠器

为保证生产和人员安全,《煤矿安全规程》规定:升降人员或升降人员和物料的单绳提升罐笼、带乘人间的箕斗,必须装设可靠的防坠器。当提升钢丝绳或连接装置被拉断时,防坠器可使罐笼平稳地支撑在罐道(或制动绳)上,而不致坠井造成严重事故。

防坠器主要由开动机构、传动机构、抓捕机构、缓冲机构等部分组成。开动和传动机构一般互相连接在一起,由断绳时自动开启的弹簧和杠杆系统组成,抓捕机构和缓冲机构一般是联合的工作机构,有的防坠器也设置单独的缓冲机构。

分类

(1)按提升钢丝绳的数量可分为单绳罐笼和多绳罐笼。单绳罐笼一般用于不超过400米的矿井,多绳罐笼一般用超过350米的矿井。

(2)按罐笼的层数可分为单层、双层和多层罐笼。

(3)按罐笼的罐道型式可分为钢丝绳罐道罐笼和刚性罐道罐笼两种,刚性罐笼又可分为钢轨罐道和组合钢罐道。

(4)按承载矿车的型号可分为0.5T、1T、1.5T、3T矿车罐笼。

单绳罐笼和多绳罐笼的罐体,均由两个垂直的三节间侧盘体用横梁连接而成。罐体的结构型主要有扁钢行架式和框架式两种,其中后者使用比较广泛。罐体节点的连接主要有铆接、栓接和焊接三种。

常用型号

GLS-1.3-1、GLG-1.3-1、GLS-1.3-2、GLG-1.3-2、GLS-1.8-1、GLG-1.8-1、GLS-1.8-2、GLG-1.8-2、GLS-2.2-1、GLG-2.2-1、GLS-2.2-2、GLG-2.2-2、GLS-3.3-1、GLG-3.3-1、GLS-3.3-2、GLS-4a-1、GLG-4a-1、GLS-4a-2、GLG-4a-2、GLS-4-1、GLG-4-1、GLS-4-2、GLG-4-2

安全操作流程

1、所有施工人员必须带好自己的个人防护用品。

2、吊车起吊时其中臂下不许站人。

3、所有施工人员必须听众现场施工负责人统一指挥。

4、施工过程中,所有施工人员严格遵守各种操作规程。

5、吊车起吊罐笼时,罐笼拐角处用旧皮带垫上,防止损坏绳出现意外情况。

6、行车起吊时,罐笼下不许站人。

7、罐笼上部大梁垫枕木时一定要垫在大梁处,防止罐笼受力变形。

8、罐笼穿长绳套时一定要先在罐笼下垫好枕木并且罐笼重量要落在枕木上在穿绳套,保证施工人员安全。

9、严禁非施工人员进入施工场所。
